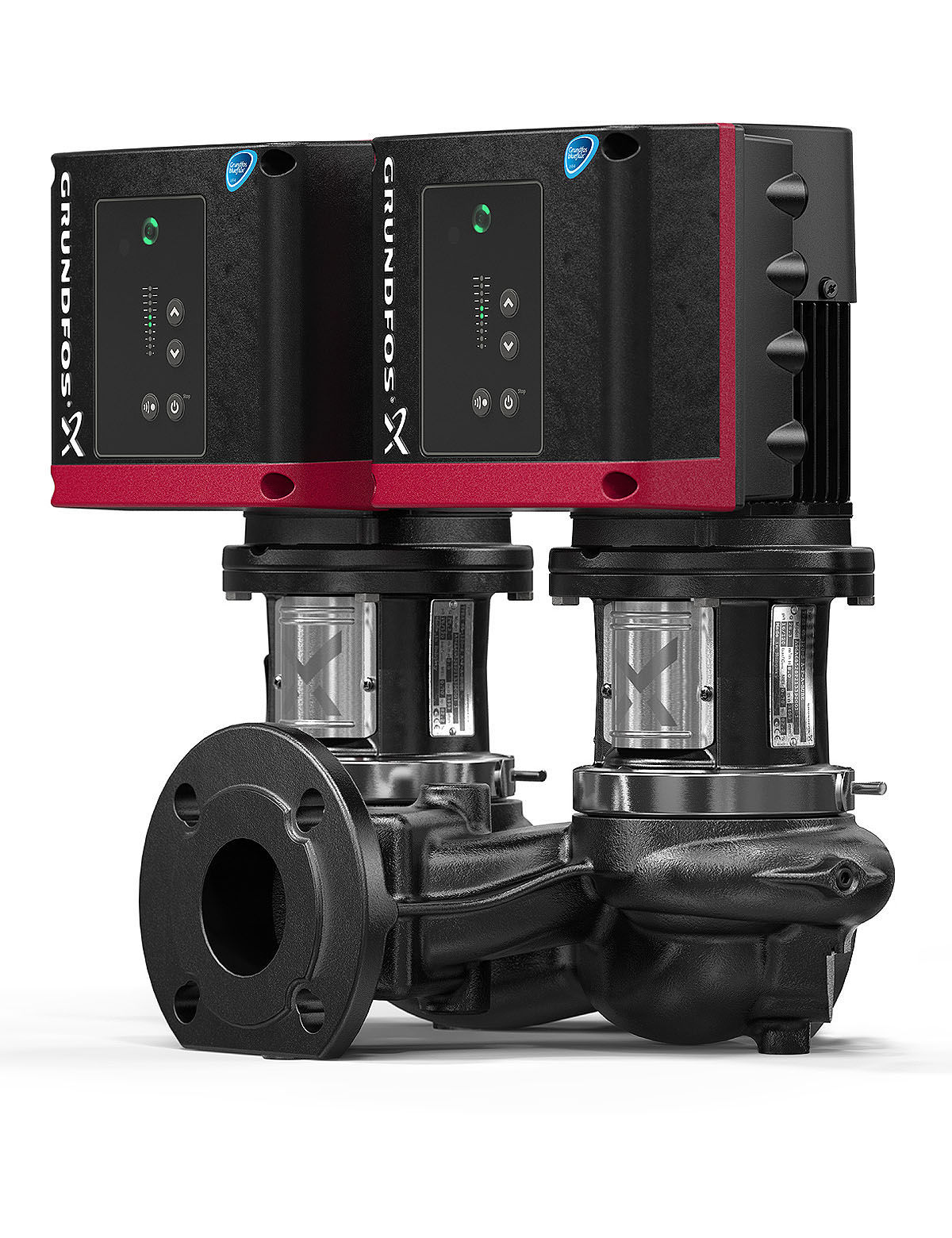

Grundfos Насос центробежный TPED 150-160/4 A-F-A-BAQE-NX3
Артикул: 96110651
цена по запросу
Для заказа оборудования уточняйте наличие и цену по телефону
8 495 132-66-77
Индивидуальная система скидок
Одноступенчатые центробежные насосы TP Grundfos (Дания) являются многоцелевыми насосами, пригодными для работы в различных областях применения. Выпускаются как одинарные, так и сдвоенные насосы (TPED).
Насосы спроектированы для циркуляции горячей или холодной воды в бытовых, ведомственных и промышленных областях применения в системах, таких как:
• системы отопления;
• районные котельные;
• системы центрального отопления многоквартирных домов;
• системы кондиционирования воздуха;
• системы охлаждения.
Кроме того, данная серия насосов используется для перекачивания жидкости и подачи воды,
например, в следующих системах:
• моющие системы;
• бытовые системы горячего водоснабжения;
• общие промышленные системы.
Насосы Grundfos TP перекачивают чистые, неагрессивные, взрывобезопасные жидкости, не содержащие твёрдых включений или волокон, которые могут оказывать механическое или химическое воздействие на насос.
Примеры:
• вода для систем центрального отопления (качество воды должно соответствовать требованиям принятых стандартов для воды в системах отопления);
• охлаждающие жидкости;
• бытовые системы горячего водоснабжения;
• промышленные жидкости;
• умягчённая вода.
Если в воде содержатся минеральные/синтетические масла или химикаты, либо, помимо воды, перекачиваются другие жидкости, необходимо выбирать соответствующие торцевые икольцевые уплотнения.
Насосы с электродвигателями мощностью до 11 кВт можно устанавливать в горизонтальные или вертикальные трубопроводы. Насосы с электродвигателями мощностью 11 кВт и выше можно устанавливать только в горизонтальные трубопроводы с электродвигателями в вертикальном положении.
Насос оснащен вентилятором охлаждения асинхронного двигателя
Особенности конструкции:
• Конструкция с «сухим ротором» делает их менее чувствительными к включениям в перекачиваемой среде, чем у насосов с «мокрым ротором».
• Насос является центробежным со всасывающим и выпускным патрубками на одной линии.
• Новая оригинальная конструкция муфтового соединения снижает износ подшипников и торцевого уплотнения, обеспечивая надежность и высокий КПД.
• Конструкция рабочего колеса и спирального корпуса уменьшает перетечки и повышает КПД.
• Катафорезное покрытие, применяемое для наружных и внутренних поверхностей чугунных деталей, повышает коррозионную стойкость и, благодаря малой шероховатости, способствует повышению КПД.
• Электродвигатели 1-го класса энергоэффективности (EFF1) также способствуют тому, чтобы насосы TP фирмы GRUNDFOS стали самыми экономичными на рынке насосов “ин-лайн”, независимо от того, работают ли они в режиме полной или частичной нагрузки.
• Насосы TP имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе.
• Насос оснащен несбалансированным сильфонным уплотнением. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью трубной резьбы или фланцев.
Большинство типоразмеров насосов могут поставляться как в одинарном, так и сдвоенном исполнениях со стандартными двигателями либо двигателями со встроенными частотными преобразователями (модели ТРЕ и TPED). Максимальная мощность двигателей со ПЧ- 22 кВт.
Электродвигатель включает частотный преобразователь и ПИ-регулятор в клеммной коробке. Это обеспечивает постоянное плавное регулирование частоты вращения электродвигателя, а также возможность корректировки рабочих характеристик в соответствии с заданными требованиями.
Насосы TPE имеют преимущества в виде лучшего энергосбережения и повышенного уровня комфорта.
Описание и характеристики
Основные характеристики
Вид насоса |
Поверхностный |
Тип насоса |
Циркуляционный ин-лайн |
Модельный ряд |
TPED |
Подгруппа модельного ряда |
TPED 150 |
Максимальный напор, |
16 м |
Макс. рабочее давление, |
16 бар |
Качество воды |
Чистая вода |
Электропитание, В |
3x380-480 |
Класс изоляции |
F |
Класс защиты изделия |
IP 55 |
Номинальная мощность, кВт |
11 |
Рабочее колесо |
Закрытое |
Тип ротора |
Сухой |
Температура перекачиваемой жидкости, °С |
+2 - +120 |
Высота, мм |
1536 |
Длина, мм |
1200 |
Ширина, мм |
1000 |
Присоединение |
Фланцы круглые |
Размер присоединения |
DN150 |
Монтажная длина, |
мм 800 |
Режим работы |
электронное регулирование скорости |
Материал корпуса |
Чугун |
Материал рабочего колеса |
чугун |
Уплотнение вала |
BAQE |
Масса, кг |
782 |
Объём упаковки, м3 |
1.52 |
Гарантия (лет) |
2 |
Назначение использования |
циркуляция водоснабжение промышленное горячее водоснабжение |
