ZONT Адаптер цифровой шины Modbus

Адаптер цифровой шины Modbus предназначен для подключения термостатов и контроллеров ZONT к котлам, поддерживающим одноименный цифровой протокол.

При управлении ZONT котлом через адаптер становятся доступны для считывания следующие параметры:

• фактическая и расчетная температура теплоносителя;
• состояние горелки;
• признаки работы на Отопление и ГВС;
• признаки ошибок и аварии.

Все эти параметры применяются в алгоритме управления работой котла и отображаются в веб-сервисе ZONT.

Обратно через Адаптер в цифровую шину котла передаются:

• расчетная температура теплоносителя (уставка);
• целевая температура для нагрева ГВС.

Обратите внимание — набор считываемых параметров может меняться в зависимости от модели котла и подключенных к нему датчиков.

Основное отличие управления котлом по цифровой шине состоит в том, что подключенная к нему автоматика не включает и выключает горелку, как это происходит при релейном управлении (при подключении без адаптера), а постоянно и плавно изменяет мощность горения за счет изменения температуры теплоносителя, приспосабливая ее к фактическим теплопотерям помещения. Данный способ также называют модуляцией горелки. Такой вариант управления продлевает ресурс котла и снижает затраты на энергоноситель.

При фиксировании неисправности или аварии котла ZONT передает информацию выбранным способом (через личный кабинет веб-сервиса, уведомление в мобильное приложение, SMS).

Адаптер предназначен для обмена данными с одним котлом. При управлении системой отопления с несколькими котлами для каждого потребуется отдельный Адаптер.

Совместим со следующими приборами ZONT:

• отопительные термостаты SMART NEW, H-1V NEW
• отопительные контроллеры SMART 2.0, Н-1V.02
• универсальный контроллер H700+ PRO
• универсальные контроллеры H1000+ PRO, H1000+ PRO.V2
• универсальный контроллер H1500+ PRO
• универсальные контроллеры H2000+ PRO, H2000+ PRO.V2

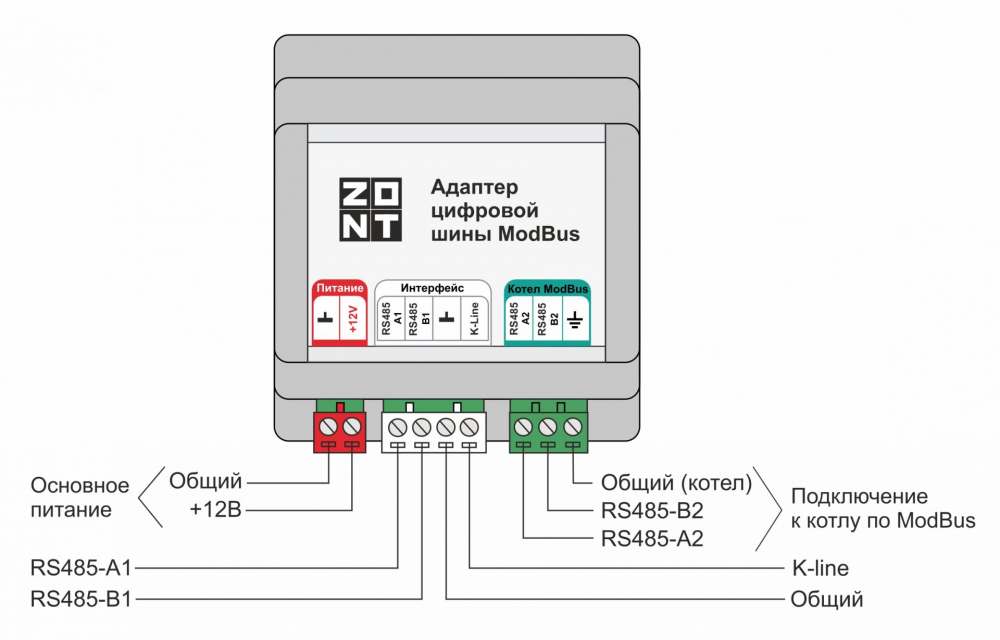

Подключение адаптера к основному прибору ZONT осуществляется через K-Line или RS-485, одновременное использование этих 2-х интерфейсов недопустимо. Для подключения рекомендуется использовать экранированный кабель МКЭШ или кабель UTP (витая пара) сечением не менее 0,5 мм. Полярность подключения к цифровой шине котла значения не имеет. Удаленность Адаптер от прибора ZONT зависит от интерфейса подключения: в RS-485 – до 200 м, в K-Line – 10-12 м.

Адаптер к котлам с цифровой шиной Modbus подключается по цифровому интерфейсу RS-485, линия связи при этом не должна превышать 25 м.

Основное питание Адаптера выполняется от прибора автоматики ZONT. Питание котла нужно включать только после подключения Адаптера к плате котла и включения основного питания прибора автоматики ZONT.

При использовании адаптера с отопительными приборами ZONT:

— вы уверены в работоспособности своего котла;

— используете возможности гибкой настройки для создания комфортного микроклимата в помещении;

— вы экономите на энергоносителях от 35%!
