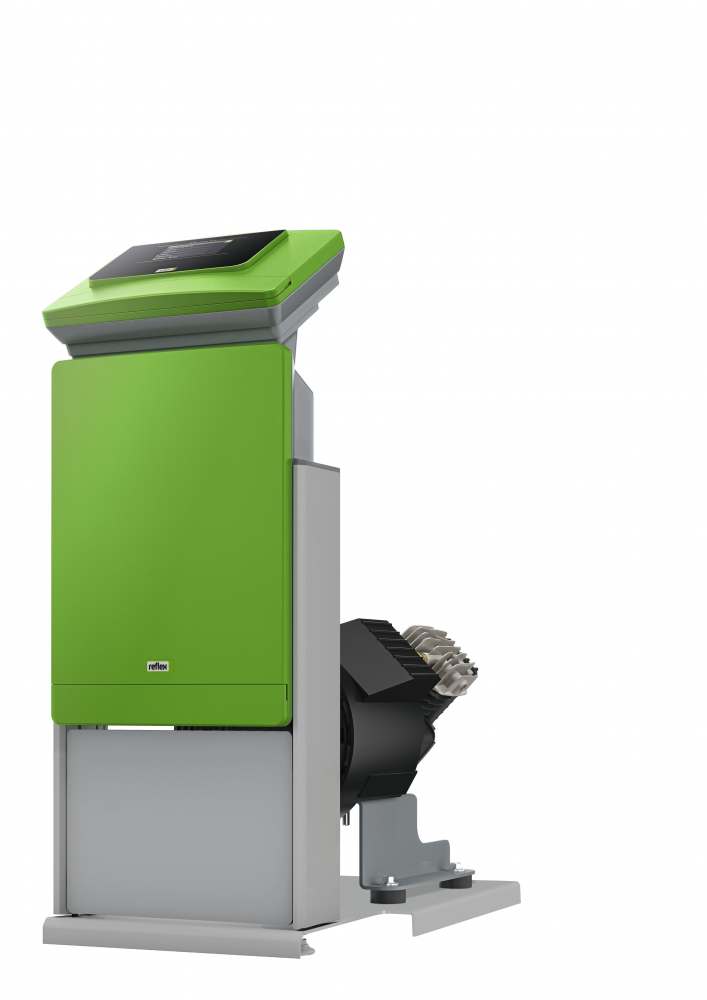

Reflex "reflexomat" RS 150/2

Модуль пневматики и управления для установки поддержания давления Reflexomat – поддержание давления и управление подпиткой в закрытых контурах отопления и охлаждения.Изготовлено согласно DIN EN 12828 и требованиям VDI 4708, с маркировкой знаком CE.
Функциональный блок, состоящая из пневматического блока и системы управления Control Touch. Оба компонента встроены в эргономичную и удобную в обслуживании модульную напольную систему из анодированных высокоточных алюминиевых профилей EV 1 и промаркированы знаком CE. В пневматической части давление поддерживается воздушным компрессором в сочетании с электромагнитным клапаном в качестве байпасного устройства.

Предохранительный клапан служит для защиты по давлению подключаемой основной ёмкости «RG» и/или дополнительной ёмкости «RF». Давление в системе измеряется электронным датчиком.В пневматической части давление поддерживается двумя воздушными компрессорами в сочетании с электромагнитным клапаном в качестве байпасного устройства. Давление в системе измеряется электронным датчиком.

Пневматическая часть состоит из следующих компонентов:
• Воздушные компрессоры
• Испытанный по конструктивному типу воздушный электромагнитный клапан
• Испытанный по конструктивному типу предохранительный клапан для защиты основной ёмкости по давлению
• Электронный датчик давления
• Необходимые соединительные линии

Система управления Control Touch с цветным TFT-дисплеем вместе с коммуникационной электроникой размещена в прочном пластиковом корпусе и смонтирована непосредственно на блоке управления в горизонтальном положении. В качестве опции возможен отдельный настенный монтаж в вертикальном положении, на удалении не более трех метров от силовой электроники.

Коммуникационная электроника состоит из следующих элементов:
• Резистивный сенсорный цветной дисплей размера 4,3" для программирования, документирования и контроля рабочего процесса, вывода вспомогательных текстов для всех функций
• Два интерфейса RS485 для обмена данными
• Последовательный интерфейс TTL с двумя клеммами для подключения двух плат ввода-вывода
• Беспотенциальный выход для передачи общего сообщения
• Два гальванически развязанных аналоговых выхода – например, для сигналов системного давления
• Вход для обработки сигналов контактных водомеров
• Разъем для шинного модуля, SD-карта памяти для считывания данных, обновления ПО и т.д.
• Выход 230 В для подключения станций подпитки по уровню/деаэрации

Силовая электроника смонтирована непосредственно под блоком управления в собственном пластиковом распределительном шкафу. Электропитание осуществляется через главный выключатель. Состоит из следующих компонентов:
• Главный выключатель с внешней стороны корпуса
• Система управления компрессором
• Кабельная разводка для внешних подключений
• Место для монтажа опциональных модулей. Блок управления поставляется полностью смонтированным, с готовой к подключению кабельной разводкой согласно предписаниям VDE

Control Touch – это автоматическая, свободно настраиваемая микропроцессорная система управления с сенсорным управлением, часами реального времени, дифференцирующей памятью ошибок и параметров, комбинированной графической и текстовой индикацией системного давления, уровня заполнения ёмкости и всех релевантных рабочих и аварийных сообщений, функциональной схемы, сигнализации активного режима работы, общего сообщения, минимального уровня заполнения, а также работы компрессоров, воздушного клапана и клапана подпитки.

Функция поддержания давления в пределах +/- 0,1 бар, включая контроль компрессоров. Контролируемая подпитка, автоматическая пауза и сообщение о неисправности в случае превышения времени работы и/или количества циклов. Возможность обработки сигнала контактного водомера, включая опциональный контроль рабочего ресурса умягчителей в линии подпитки. Документирование и контроль работы комплексной системы по указанным параметрам.

Изготовлено согласно DIN EN 12828 и требованиям VDI 4708, с маркировкой знаком CE.
